一键测量仪
详情介绍

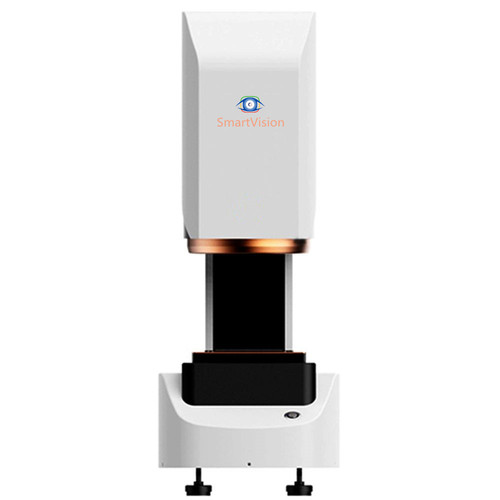

一键影像测量仪--精密/快速:

APEX-S系列一键测量仪(闪测仪),二维零部件的测量变的简单且测量结果可靠。全自动的照明设置与聚焦,消除了人为操作对测量的影响。只需简单地按下按钮,一键测量仪就会检测并评价各特性,并生成专业报告的形式呈现。

高精密双远心光学镜头

标准光学镜头系统基于中心透视原理:目标越远,于传感器平面上的成像越小。但是对于远心光学镜头系统,即使物体沿轴向移动,也不会改变其成像大小,也就是说,无论与物体的距离有多远,可准确地捕获精确的尺寸。

功能强大的测量软件:

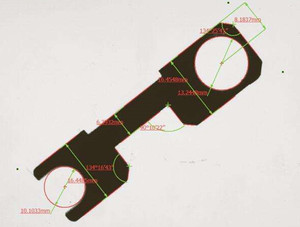

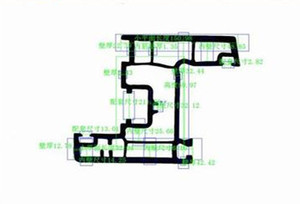

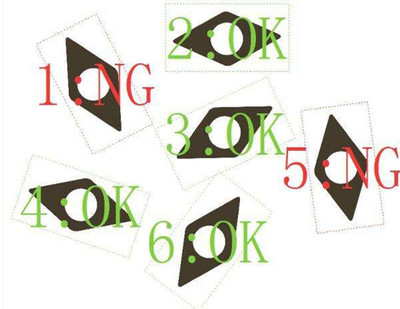

GDSmartVision软件专利算法,操作简单。于按下按钮的瞬间,即刻开始执行测量,无需操作人员。多种算子,不仅仅是测量。产品缺陷检测/尺寸测量/颜色识别/结果IO输出等强大的自动化功能。

一键测量仪(闪测仪)应用领域timg (48).jpg

模切绝缘材料玻璃行业

线路板五金冲压

精密加工件轴类

汽车电子或塑料加工行业

密封圈橡胶件


型号

APEX-S50

APEX-S100

APEX-S160

玻璃台面

70x70mm

160x160mm

230x230mm

台面承重

10kg

10kg

15kg

Z轴

50mm

50mm

50mm

X-Y

60x50mm

106x90mm

160x140mm

工业CCD

600w像素

2000w像素

2900w像素

工作距离

160mm

260mm

280mm

平行背光

平行光源

平行光源

平行光源

测量精度

±0.003mm

±0.003mm

±0.003mm

工作电源

220V±10%AC50Hz (注:需有电阻≤4Ω接地线)

220V±10%AC50Hz (注:需有电阻≤4Ω接地线)

220V±10%AC50Hz (注:需有电阻≤4Ω接地线)


timg (1).jpgtimg.jpgu=2052744082,2835110752&fm=15&gp=0.jpg
